高溫超導電纜按傳輸的電力方式，可分為溝通和直流兩種；按其結構特點來區分，依據電氣絕緣材料運轉溫度的不同，分為熱絕緣或室溫絕緣超導電纜(WD)和冷絕緣超導電纜(CD)。熱絕緣超導電纜的電氣絕緣層與慣例電力電纜的絕緣層相似，作業在常溫下；冷絕緣超導電纜的電氣絕緣層作業在液氮的低溫環境下，對絕緣材料的要求更高。當然，也可依照慣例電力電纜的分類，分為單相電纜和多相電纜。

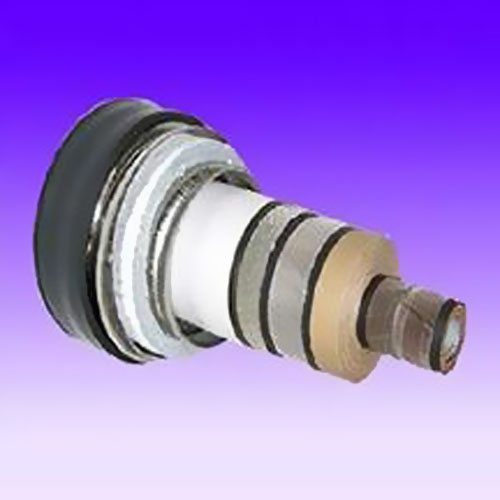

熱絕緣超導電纜的根本結構，從內到外，依次為：管狀支撐物(一般為波紋管，內通液氮)；超導導體層(為超導帶材分層繞制)；熱絕緣層(為真空隔熱套件)；慣例電氣絕緣層(作業在常溫下)；電纜屏蔽層和護層(與慣例電力電纜相似)。

冷絕緣超導電纜的根本結構，從內到外，依次為：管狀支撐物(內通液氮)；超導導體層(為電纜載流導體)；電氣絕緣層(作業在液氮低溫環境下)；超導屏蔽層(為超導帶材繞制)；液氮回流層(與管狀支撐物內的液氮構成液氮回流循環)；熱絕緣層(為真空隔熱套件)；慣例電纜屏蔽層和護層。

終端(Termination)是高溫超導電纜結構中的重要組成部分，是HTS電纜和外部其他電器設備之間相互銜接的端口，也是電纜冷卻介質和制冷設備的銜接端口，擔負著溫度和電勢的過渡。終端的結構是和電纜的結構相配套的，冷絕緣結構的電纜，因為多了一層超導屏蔽層和液氮回流層，結構較雜亂。

電纜本體的超導導體層和慣例金屬在液氮環境下銜接(SC-NC接頭)，再由慣例金屬(電流頭)從液氮溫度引出過渡到常溫，電流頭的尺度通過專門規劃，以求溫度過渡均勻和全體導熱最小。終端的熱絕緣結構將盡量降低熱漏；電氣絕緣確保了電流頭的絕緣強度和液氮從地電位(制冷系統)到高電位(電纜終端)的過渡。
