1. 護套及絕緣層原料。

常見類型：

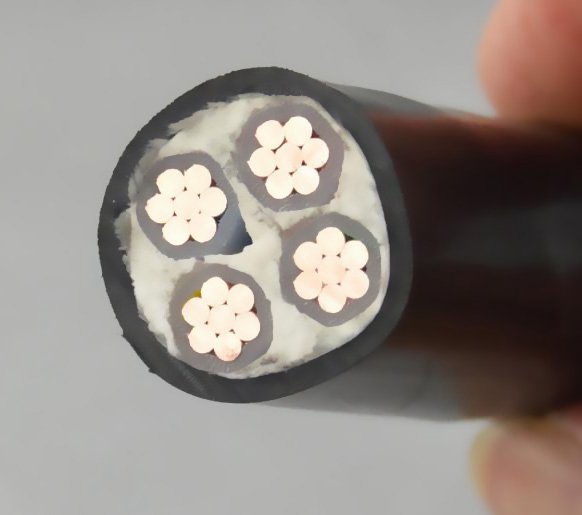

VV（VLV）聚氯乙烯絕緣聚氯乙烯護套電力電纜

VY（VLY）聚氯乙烯絕緣聚乙烯護套電力電纜

YJV（YJLV）交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJY（YJLY）交聯聚乙烯絕緣聚乙烯護套電力電纜

括號中L代表鋁芯電纜

腳標22代表鋼帶鎧裝緣聚氯乙烯護套

腳標23代表鋼帶鎧裝緣聚氯烯護套

腳標32代表細鋼絲鎧裝緣聚氯乙烯護套

腳標33代表細鋼絲裝緣聚氯烯護套

腳標42代表粗鋼絲鎧裝緣聚氯乙烯護套

腳標43代表粗鋼絲裝緣聚氯烯護套



VV（VLV）類電纜導體運轉最高額外溫度為攝氏70度，短路時（持續時刻小于5秒）最高溫度不超越攝氏160度。

YJV（YJLV）類電纜導體運轉最高額外溫度為攝氏90度，短路時（持續時刻小于5秒）最高溫度不超越攝氏250度。

礦藏絕緣電纜。氧化鎂絕緣，銅或高溫合金護套，運轉最高額外溫度攝氏250度。特別用處類型：

由于特別用處電纜品種繁復，在此僅做簡略介紹。用于高溫環境的氟塑料電纜，聚偏二氟乙烯絕緣、護套電纜接連作業溫度攝氏150度，聚全氟乙丙烯絕緣、護套電纜接連作業溫度攝氏100度，，聚四氟乙烯絕緣、護套電纜接連作業溫度攝氏260度。用于油污染環境的丁晴復合物絕緣電纜，運轉最高額外溫度攝氏105度。用于常常移動環境的硅橡膠電纜，運轉最高額外溫度攝氏180度。此外，還有專用的低溫、防水、防蟲鼠害、礦用電纜等。

2. 電壓等級

表明辦法U0/U（Um）

U0為導體對地電壓，U為導體與導體之間電壓，Um為運用設備的體系最高電壓的最大值。其間，U0按體系接地毛病持續時刻分為兩類：第一類電纜----用于單相接地毛病時刻每一次一般不大于1分鐘的體系，亦可用于最長不超越8小時，每年累計不超越125小時的體系；第二類電纜----用于接地毛病時刻更長的體系，或?qū)﹄娎|絕緣功能要求較高的場所。

例如10kV體系，如中性點經消弧線圈接地的應選用8.7/10kV電纜（或8.7/12），如中性點經小電阻接地的可選用6/10kV電纜（或6/12）。

二、 相線與N線截面合作

理論上N線的答應載流量應大于最大三相不平衡電流及零序諧波電流之和。在工程中通常在以單相設備為主的體系中，N線截面等于相線截面（即4等芯）；在三相平衡體系或以三相設備為主的體系中，N線截面大于等于相線截面的一半（即3+1芯），其間有兩個破例：相線為35mm2時，N線為16mm2，相線為150mm2時，N線為70mm2。

在含有很多零序諧波重量的體系中，N線截面等于相線截面的2倍或依據實際需求定制。

三、 挑選電纜截面所需考慮的要素

除規劃手冊中所要求的溫升、經濟電流密度、電壓丟失、機械強度、載流量等以外，還需留意：

1. 敷設間隔導致的單相短路毛病、接地毛病維護靈敏度問題（低壓體系）

2. 在一個工程中盡量削減、兼并截面等級，利于加工定貨。

常用電纜中，盡管聚氯乙烯護套電力電纜防水功能等方面優于聚乙烯護套電力電纜，但在火災條件下，聚氯乙烯開釋出的有害氣體遠超越聚乙烯。簡直一切電纜廠家都出產聚氯乙烯護套電力電纜，其間只需部分廠家一起出產聚乙烯護套電力電纜。

阻燃電纜：阻燃產品比非阻燃產品能供給１５倍以上的逃生時刻；阻燃資料燒掉的資料僅為非阻燃資料的ｌ／２；阻燃資料的熱開釋率僅為非阻燃資料的ｌ／４；焚燒產品總的毒氣氣體量，如以一氧化碳的適當量表明，阻燃產品僅為非阻燃產品的ｌ／３；一般阻燃產品與非阻燃產品的產煙功能、產煙量無大的差異。阻燃電纜按GB12666.5-90規范分為A、B、C三類，在工程規劃中宜挑選A類阻燃電纜。

削減在同一防火間隔（例如同一橋架、同一豎井）內的電纜數量，有助于進步電纜的阻燃才能。

耐火電纜：依據ＧＢｌ２６６６.６規則，耐火實驗溫度分為二類：Ａ類為９５０—１０００℃　查核時刻為９０分鐘Ｂ類為７５０—８００℃　查核時刻為９０分鐘。即電纜在外部火源７５０—８００℃（或９５０—１０００℃）直接焚燒下，９０分面內仍能通電，就判定為Ｂ類或Ａ類耐火電纜。

有機類耐火電纜在銅導體上包繞云母耐火帶（耐高溫８００℃）作為耐火層，然后按不同類型擠上必定厚度的正常絕緣層，最終電纜芯間填充層和最外層的護套與一般電纜相同。無機類又稱為礦藏質絕緣型或許氧化鎂絕緣電纜，其外護套為銅管或特種合金管，在外護套和銅芯導體之間填充氧化鎂作為絕緣資料，由于氧化鎂的熔點為２８００℃，銅管（外護套）的熔點為１０８３℃，特種合金管能夠確保在825℃無變形，因而只需外護套不受損壞，該電纜就能正常作業，其耐火功能遠超越有機類耐火電纜。在工程規劃中不要簡單提出要求運用A類耐火電纜，由于NH-YJV或NH- VV一般都達不到A類要求，而礦藏質絕緣電纜耐火功能盡管優異，但造價遠高于一般耐火電纜，對施工的要求愈加嚴厲，別的由所以獨芯電纜，各相對N、對PE間隔不同，單相短路、接地短路阻抗（電抗）有必定差異。

五、 相關名詞

氧指數：是指在規則條件下，固體資料在氧、氮混合氣流中，保持平穩焚燒所需的最低氧含量。氧指數高表明資料不易焚燒，氧指數低表明資料簡單焚燒資料的氧指數（LOI）與其阻燃性的對應聯系如下：

LOI < 23 可燃

L24 - 28 稍阻燃

LOI 29 - 35 阻燃

LOI > 36 高阻燃

耐火電纜（Ｆｉｒｅ ｒｅｓｉｓｔａｎｔ ｃａｂｌｅｓ），簡稱為ＦＳ電纜。這種電纜不易著火致徹底焚毀，在火災中及火災后尚能持續作業，確保救火過程中的用電需求。

阻燃電纜（Ｆｌａｍｅ ｒｅｔａｒｄａｎｔ ｃａｂｌｅｓ），簡稱為ＦＲ電纜。一般聚合物，在燃點以上的火焰中都會焚燒。ＦＲ阻燃電纜的特點是單根電纜筆直焚燒時可阻撓火焰延伸，火焰移去后會主動平息。

低延阻燃電纜（Ｒｅｄｕｃｅｄ ｆｌａｍｅ ｐｒｏｐａｇａｔｉｏｎ ｃａｂｌｅｓ），簡稱為ＦＲＲ電纜。其特點是能通過多根電纜筆直托架敷設的阻燃實驗，在實驗中會集成束電纜中所含可燃物質比單根電纜多但要求其火焰延伸能遭到操控。

低煙無鹵阻燃（Ｌｏｗ ｓｍｏｋｅ ｚｅｒｏ ｈａｌｏｇｅｎ ｃａｂｌｅｓ），簡稱ＦＯＨ電纜。ＦＯＨ電纜的特點是焚燒時既具有ＦＲ或ＦＲＲ阻燃才能，又不會排放ＨＣＩ等有毒氣體，所發出的煙霧也十分淡薄。

同心導體電力電纜：N線（或PEN）均勻外包于各相線外側，與各相線間隔平等，有利于均衡、下降各相對N的電抗。
